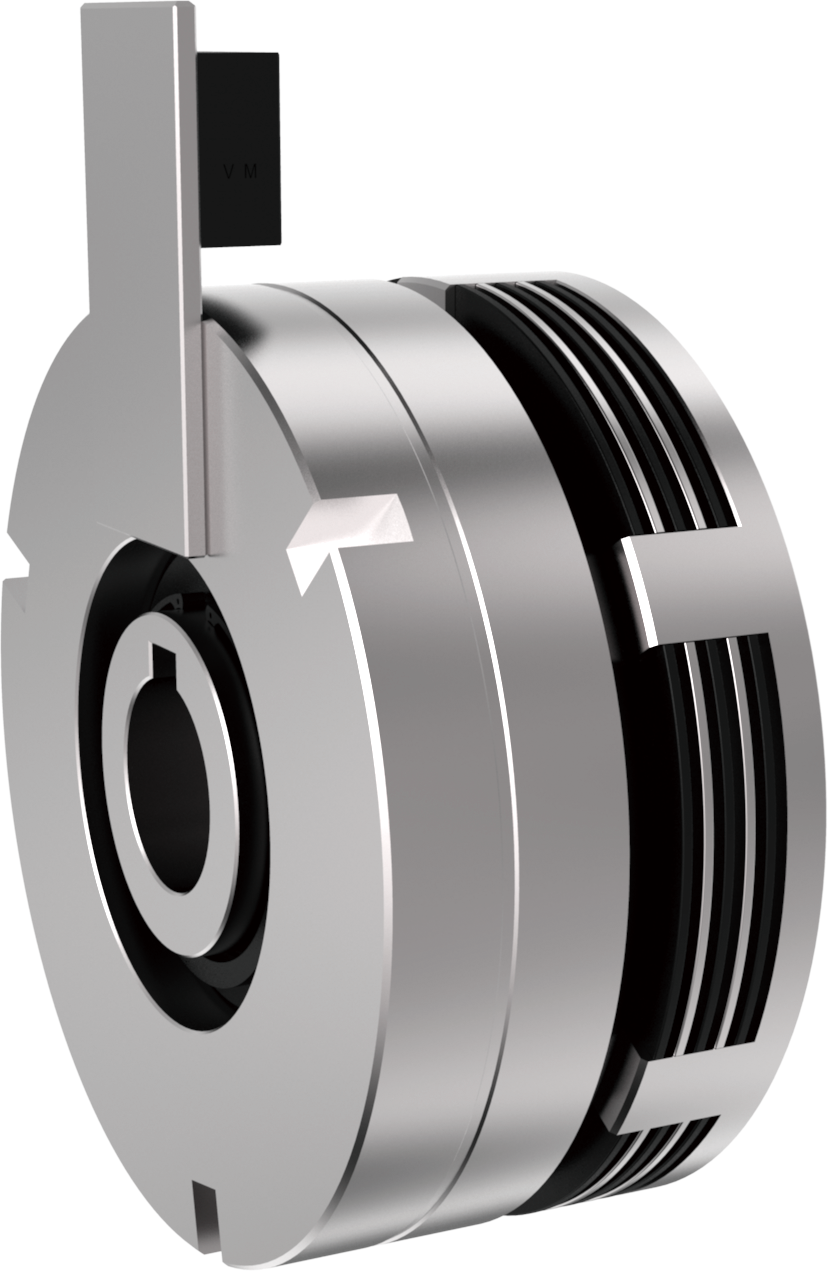

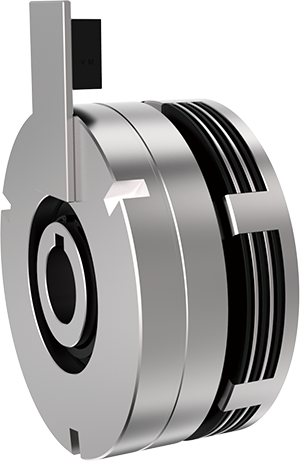

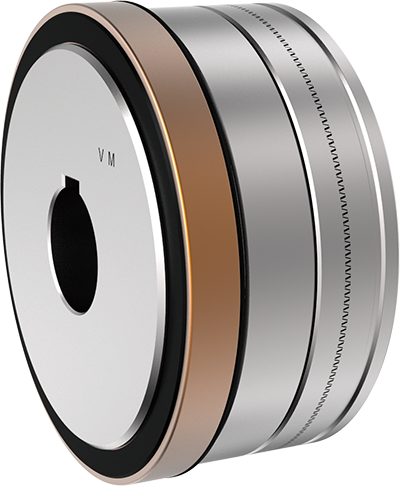

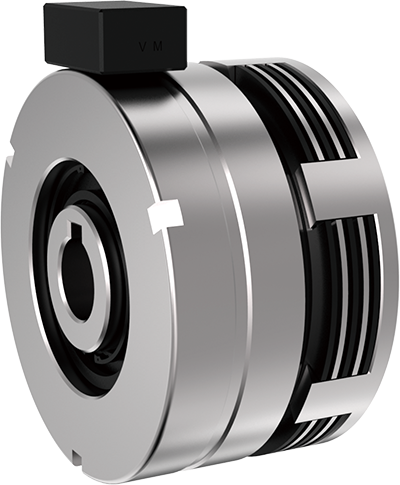

Elektromagnetische Kupplungen

Außendurchmesser bis 490 mm

Drehzahlen bis 10,000 min-1

Spulenspannung 24 V DC - 96 V DC, Kupplung mit Außenmitnehmer zur Drehmomentübertragung zwischen Welle und leerlaufgelagertem Getriebeteil.

Lamellenkupplungen elektromagnetisch betätigt, Zahnkupplungen elektromagnetisch betätigt.

Ausführung für Öl- und Trockenlauf.

Erhältlich in Sonderausführung passend für den Einsatz mit Verbrennungsmotoren.

Einsetzbar von –30°C bis +120°C

Größe	Übertragbares Drehmoment(Nm)	Schaltbares Drehmoment(Nm)	Spulenspannung(VDC)	Gesamtmasse(kg)
H-1.2	12	20	4000	24VDC	1.6
H-2.5	25	40	3850	24VDC	2
H-5	50	80	3650	24VDC	3
H-10	100	160	3500	24VDC	4
H-20	200	320	3200	24VDC	8
H-40	400	630	2900	24VDC	14
H-80	800	1250	2400	24VDC	23
H-160	1600	2500	1900	24VDC	43
H-315	3200	5000	1400	24VDC	75
H-630	6300	10000	1000	24VDC	140
P-82	60	60	4500	24VDC	1.5
P-95	120	120	4000	24VDC	2
P-114	300	300	3800	24VDC	3.5
P-134	500	500	3800	24VDC	6
P-166	1200	1200	3500	24VDC	10
P-195	2000	2000	3500	24VDC	16
P-210	3000	3000	3000	24VDC	20.5
P-240	4000	4000	3000	24VDC	30
P-258	6000	6000	2500	24VDC	38
P-320	18000	18000	800	24VDC	55
