Ausgleich von Wellenversatz
Maximales Drehmoment: 37,000 Nm
Eigenschaften allgemein:
Außendurchmesser bis 420 mm
Drehzahlen bis 20,000 min-1
Kupplung für drehschwingungsdämpfende Kraftübertragung.
Gleicht winkligen, radialen und axialen Wellenversatz aus.
Der elastische Zwischenring, 92ShA/ 96ShA/ 64ShD.
Die Kupplung wird im Anforderungsfall nach G 6,3. Andere Qualitäten sind auf Anfrage erhältlich.
Einsetzbar von –30°C bis +120°C

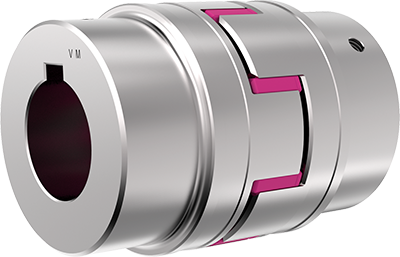

VRM

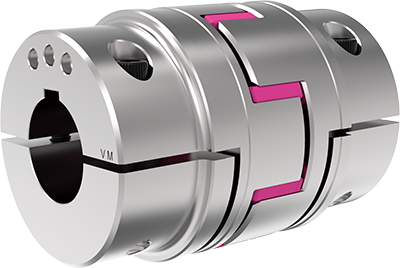

VRMS

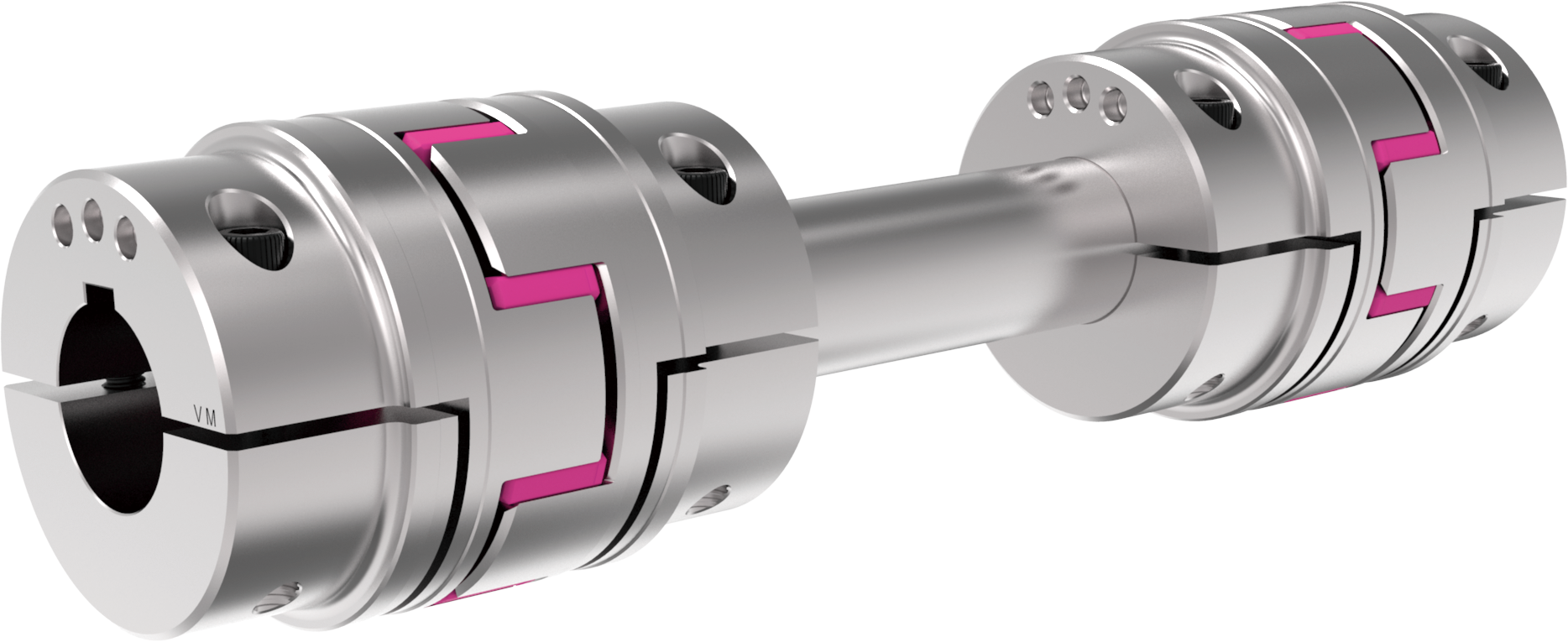

VRML
VRMXD

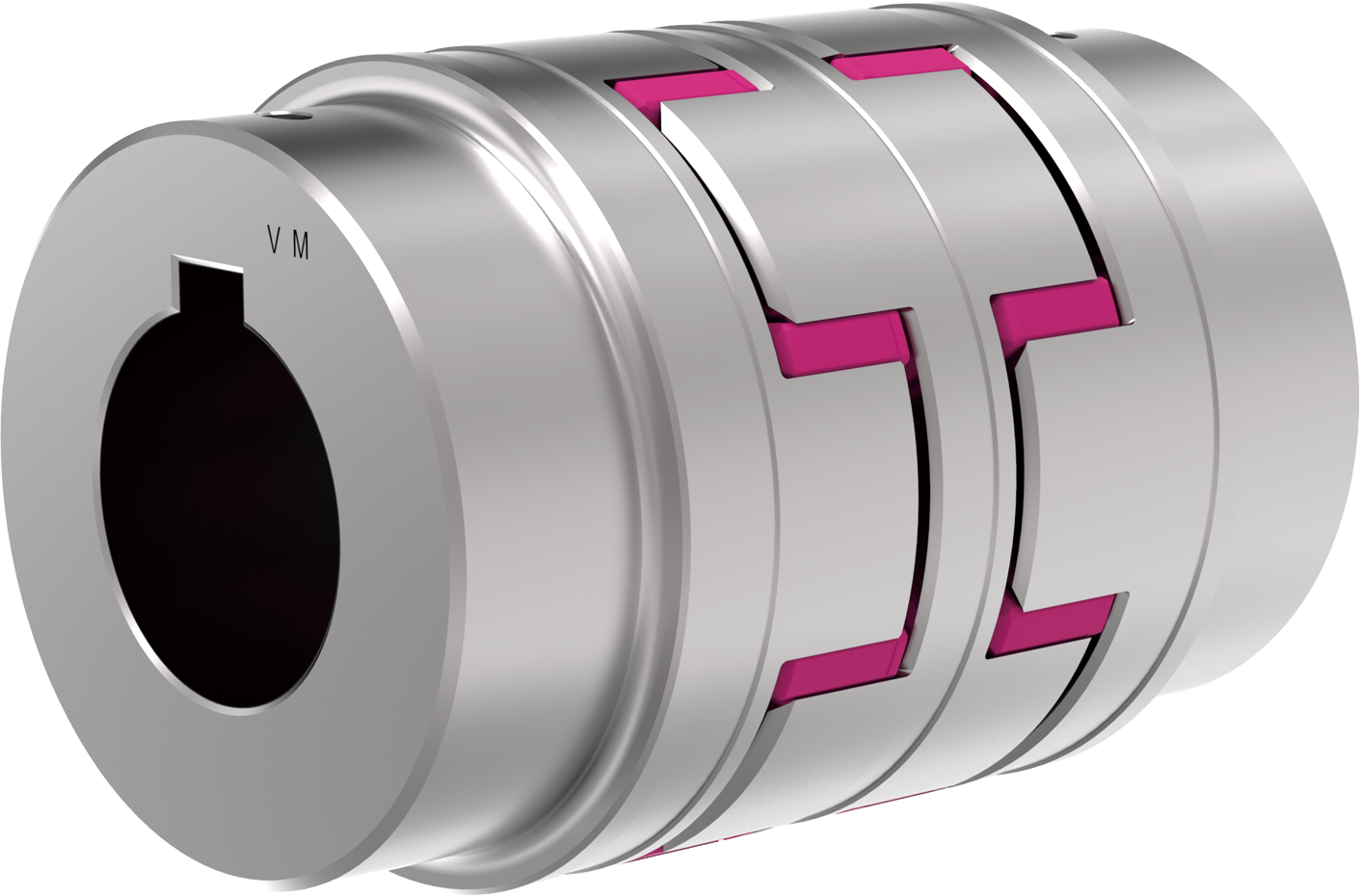

VRMM
Datenblatt
| Größe | Drehmoment nominal(Nm) | Drehmoment maximal(Nm) | Drehzahl(min-1) | Gesamtmasse(kg) |
|---|---|---|---|---|
| 1 | 2 | 4 | 27000 | 0.0067 |
| 2 | 5 | 10 | 19000 | 0.0198 |
| 3 | 12.5 | 25 | 12700 | 0.0446 |
| 4 | 17 | 34 | 14000 | 0.3 |
| 5 | 60 | 120 | 10600 | 0.61 |
| 6 | 160 | 320 | 8500 | 1 |
| 7 | 325 | 650 | 7100 | 2.08 |
| 8 | 450 | 900 | 6000 | 3.21 |
| 9 | 525 | 1050 | 5600 | 4.41 |
| 10 | 685 | 1370 | 4750 | 6.64 |
| 11 | 940 | 1880 | 4250 | 10.13 |
| 12 | 1920 | 3840 | 3550 | 16.03 |
| 13 | 3600 | 7200 | 2800 | 27.5 |
| 14 | 4950 | 9900 | 2500 | 38.5 |
| 15 | 7200 | 14400 | 2240 | 54 |
| 16 | 10000 | 20000 | 2000 | 81.8 |
| 17 | 12800 | 25600 | 1800 | 108 |
| 18 | 19200 | 38400 | 1500 | 163 |
| 19 | 28000 | 56000 | 1400 | 235 |
